□概述
複合耐張絕緣子適用於汙穢地區，尤其在重汙穢地區使用，其抗張強度高，防汙性能好，安裝使用方便等，采用各種金具聯結結構，與線路金具連接緊湊。

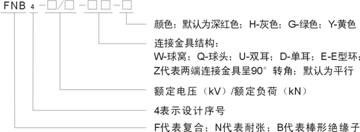

□產品型號說明

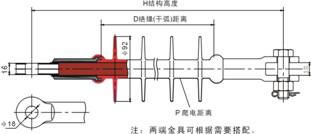

□結構示意圖

□技術參數表

規格型號	額定電壓kV	客定機械拉伸負荷 KN	結構高度H（mm）	最小電弧距離h（mm）	最小公稱爬電距離h（mm）	雷電全波衝擊耐受電壓kV	工頻濕耐受電壓1minkv
FNB4-1/70-XX	1～3	70	260±10	80	225	45	18
FNB4-6/70-XX	6	70	300±10	120	325	60	25
FNB4-10/40-XX	10	40	320±10	160	425	95	45
FNB4-10/70-XX	10	70	340±10	160	425	95	45
FNB4-10/100-XX	10	100	370±10	160	425	95	45
FNB4-15/70-XX	15	70	380±10	200	525	115	60
FNB4-20/70-XX	20	70	420±10	240	625	150	65
FNB4-20/100-XX	20	100	450±10	240	625	150	65
FNB4-24/70-XX	24	70	460±10	280	725	170	75
FNB4-24/100-XX	24	100	490±10	280	725	170	75
FNB4-28/70-XX	28	70	500±10	320	825	190	85
FNB4-33/70-XX	33	70	540±10	360	925	205	90
FNB4-35/70-XX	35	70	610±10	420	1050	230	95
FNB4-35/100-XX	35	100	640±10	420	1050	230	95

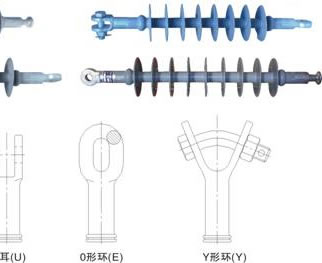

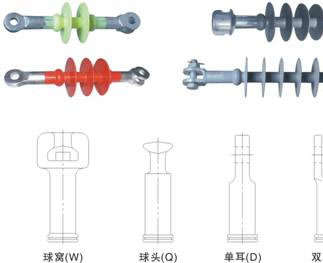

□兩端連接金具種類表

附加字母表-XX	WQ	WD	WU	QQ	DU	DD	UU	UE	EE
代表金具	球窩-球頭	球窩-單耳	球窩-雙耳	球頭-球頭	單耳-雙耳	單耳-單耳	雙耳-雙耳	雙耳-環型	環型-環型
連接標記	16-16	16-7	16-7	16-16	7-7	7-7	7-7	7-7	7-7

請根據兩端要求的金具在型號中注明附加字母：2、可根據用戶的要求製定和搭配兩麵三刀端金具：3、矽橡膠顏色紅色為默認，也可以選擇灰、綠、蘭、黑等顏色。
