SOG高壓真空斷路器
所屬類別：產品 > 戶內外高壓斷路器
將此頁放入收藏夾
全國免費熱線：

400-820-7720
電話：021-67752215
分享：

一、產品介紹

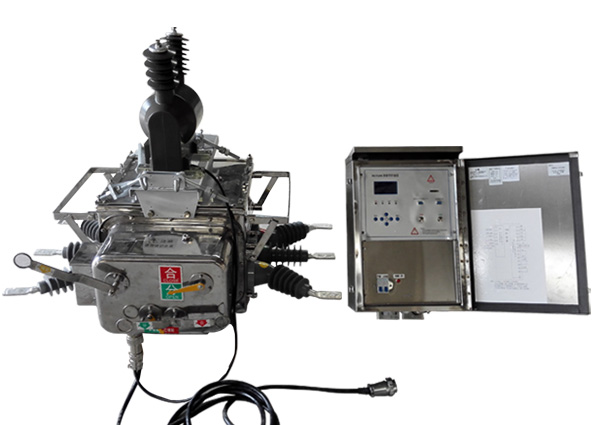

公司生產的SOG高壓真空斷路器是由ZW20-12KV和帶SOG功能的控製器組合而成。ZW20-12KV型戶外柱上高壓真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用於開斷、關合電力係統的負載電流、過載電流及短路電流。

高壓開關設備,SOG控製器實現接地保護功能，主要用於開斷、關合電力係統的負載電流、過載電流及短路電流。

二、設備的使用環境
溫度：-20℃ ～ +70℃; 海拔高度3KM以下; 風速≤35米/秒，相對濕度≤95%
氣壓：日平均值≤2.2×10Mpa,月平均值≤1.8×10Mpa
抗震烈度：地震烈度8度，地麵水平加速度1/4 g,地麵垂直加速度1/8g, 安全係數1.7
汙穢等級：Ⅲ級; 最大覆冰厚度：10mm
三、SOG主要功能
1．三遙功能
遙測：實時測量線路的相間保護電流、單相電壓、裝置後備電池電壓、零序保護電流等參數。
遙信：監視開關兩側的供電狀態，準確檢測線路故障及異常運行信息，以及開關的變位信息、儲能狀態，並及時上傳，實現對配網的故障診斷。
遙控：可通過自動化配網係統或後台監控係統控製開關分合，實現故障隔離以及非故障段自動恢複供電的功能。
2．保護功能
多次重合閘時間獨立設定，單側/兩側同步控製，單側/兩側欠壓、過壓保護及告警，多時段過負荷保護及告警，采集計量信號實現欲付費功能。
3．實現帶SOG功能（過流脈衝跳閘）
此功能主要是負荷開關的故障電流大於開關的分斷能力而考慮的；
1）當用戶界內發生單相接地故障達到零序電流保護整定值時，零序電流保護在整定時間滿足後正確動作，作用於分界開關跳閘，隔離故障；當用戶界外係統側發生單相接地故障時，零序電流保護不動作；
2）用戶界內發生相間短路故障，相間過流保護啟動並記憶；（上海十大黄软件免费最新版下载電氣）當控製器檢測到過流分界負荷開關的電流大於整定值，先閉鎖跳閘出口，然後繼續監測係統側電壓值小於整定值和無相間故障電流時，立即解除跳閘閉鎖，對分界負荷開關進行跳閘，實現SOG速隔，從而故障區域段被隔離。
4．通信功能
通訊方式：GSM、GPRS（聯通、移動）、光纖/EPON、GPON光貓（電信），常規RS232/RS485(調度、後台監控係統)、CAN等通訊接口；
通訊協議：國家標準協議：101（103）、104、CDT、MODEBUS等；
通訊速率：通訊速率300BPS---9600BPS可獨立選擇設定；

四、SOG參數

序號	項目	規定值
1	輸入工作電壓	AC220V/DC220V電源供電
2	工作電壓頻率	45Hz~55Hz
3	輸入工作電壓波動範圍	額定電壓：AC220V，允許偏差：-20% ~ +20%
4	交流測量信號U、I	0.5級
5	交流電壓、電流、頻率	0-100V/0-5A
6	額定電壓Un 額定電流In	3X220V 3X5A
7	頻率	±0.01Hz
8	時鍾精度	≤±0.5s/d
9	故障電流	大於等於10In，精度3級-由CT精度等級決定
10	功率消耗	有功功耗不大於5W，視在功耗不大於10VA
11	SOE分辨率	≤2ms
12	電流采樣	電壓：AC100V/220V、測量CT電流：AC 5A/1A、保護CT電流：AC 100A
13	直流量采樣	直流：DC0-30V,4-20mA,10mA,精度:0.5%
14	通信方式及速率	具備RS232/RS485：300~19200BPS CAN:100K~1Mbps；以太網：10/100M
15	阻燃性能	非金屬外殼符合GBT/T5169.11阻燃要求
16	電氣間隙和爬電距離	工作在海拔高度2000m以上符合GBT16935.1的規定
17	抗高頻幹擾	IV級	參考GB/T15153.1
18	靜電放電	IV級	參考GB/T15153.2
19	浪湧幹擾	IV級	參考GB/T15153.3
20	快速瞬變	IV級	參考GB/T15153.4
