當並聯電容器組的額定電壓小於係統電壓時，可使用星形連接、或使用串並聯組合後再進行星形接線。假設額定電壓為6.3kv和11.3kv的兩個並聯電容器，則建議采用星形接線，額定電壓為3.15kv和12kv的兩台並聯電容器應串接後再按星形接線。

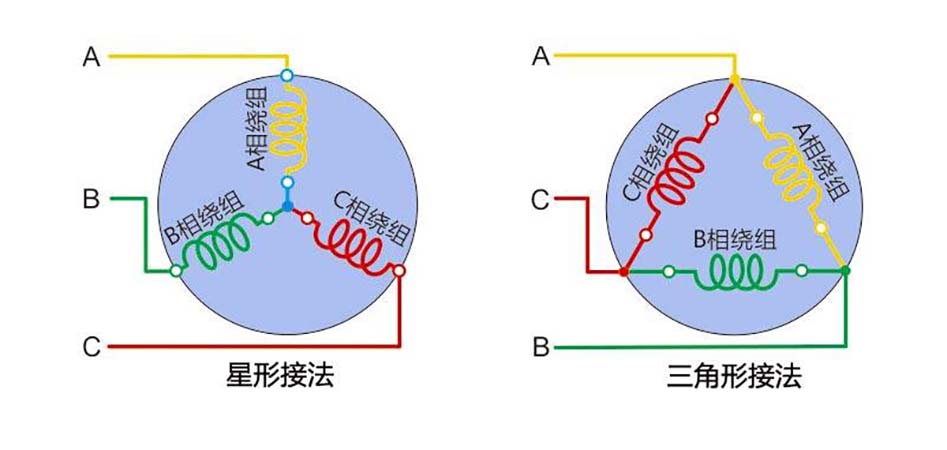

分析星形接線有哪些優勢

(1)並聯電容器組所需要承受的電壓是電網係統的相電壓，當一台並聯電容器發生擊穿出現短路故障時，通過電容器故障時的過電流為額定電流的3倍。

(2)當采用並聯電容器先串聯後星形接線方式時，如果其中一台並聯電容器被擊穿，通過故障電容器的過電流僅為額定電流的1.5倍。可見，星形接線有利於防止電容器爆炸。

(3)一相並聯電容器被擊穿後，不會引起電容器相間短路。當該相熔斷器將故障電容器切除後，其餘的正常相並聯電容器還可繼續運行，不會中斷並聯電容器組的無功輸出功率，可輕易選擇較完善的保護方式。

分析星形接線的缺點

如果將6.3kv的並聯電容器組應用於10kv的電網係統中，如果直接使用並聯電容器組連接，則電容器組需使用絕緣子對地絕緣，給安裝程序造成了不便。因此在該應用中建議使用串聯後再星形接線方式，此接線方式具有靈敏度高、運行可靠等優點，但由於接線複雜，投資大，僅適用於大中型電容器組。
